NUOVA STAZIONE 170

La stazione automatica “STAZIONE 170 NEW” è stata da noi progettata e realizzata per essere in grado di eseguire le seguenti fasi:

  • Inserimento in sede di alta pressione della rondella di tenuta nel corpo
  • Serraggio del raccordo di alta pressione sul corpo nella stessa sede
  • Spostamento della pompa dalla zona di lavoro della stazione alla zona di lavoro dell’operatore.

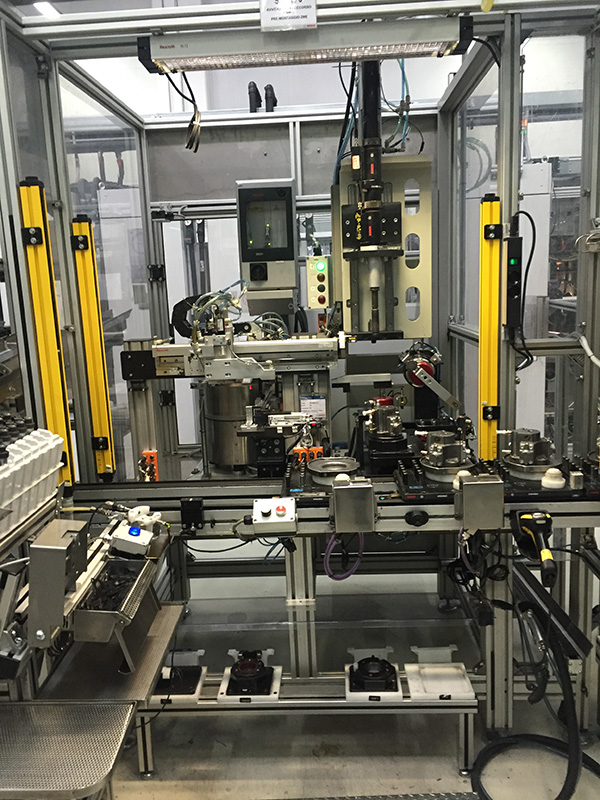

A tale scopo la stazione, avente struttura in profili di alluminio anodizzato Bosch di dimensioni in pianta           1200x470mm e una piastra base di dimensioni opportune, è stata concepita come di seguito:

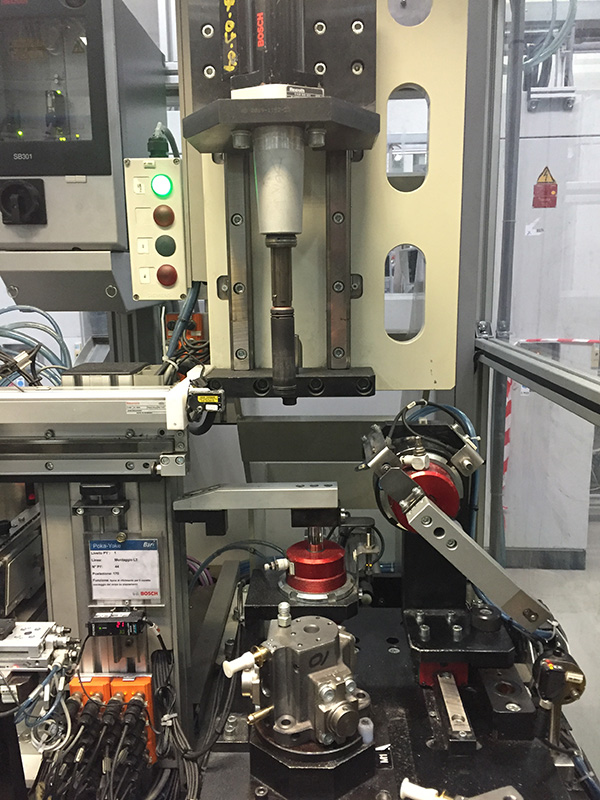

– Postazione di avvitatura formata da:

– Sistema Doppio di Bloccaggio[1] pompa, composto da;

– Gruppo slitta orizzontale di carico/scarico;

– Sistema doppio di bloccaggio pompa in posizione;

– Sistema di Alimentazione ed orientamento automatico anello di tenuta;

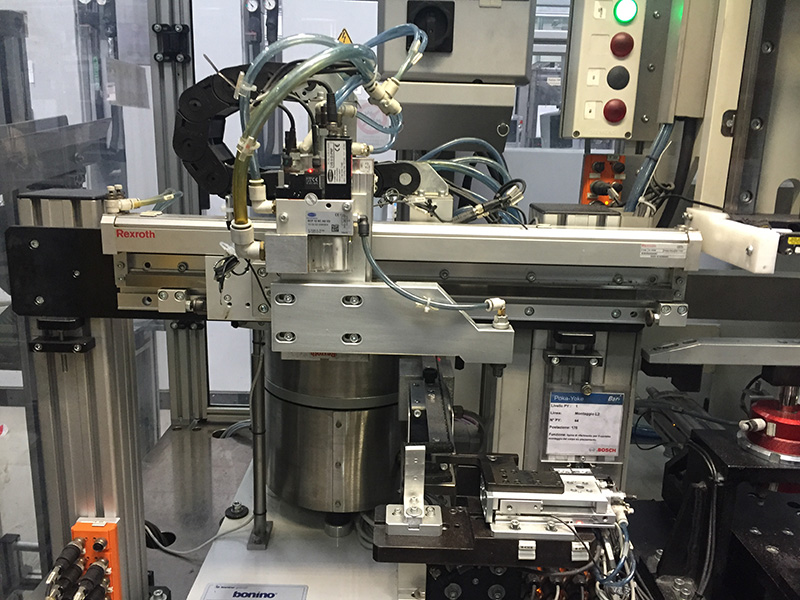

– Pick & Place per prelievo e inserimento anello di tenuta in sede di alta pressione;

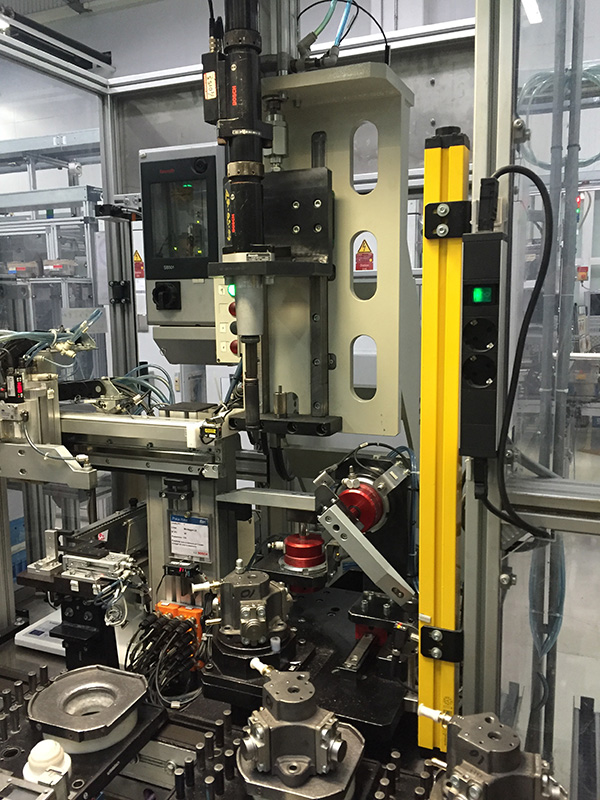

– N°.02 (2 COPPIE) sistema di Barriere di sicurezza;

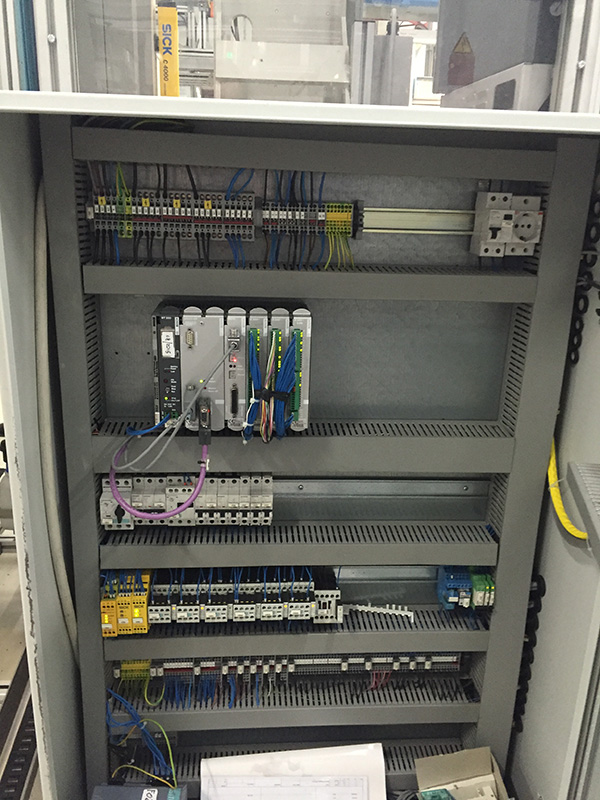

L’impianto elettrico è costituito da un quadro elettrico generale contenente il PLC centrale dedicato al controllo e gestione di tutte le utenze dell’impianto.

Tale quadro contiene inoltre la componentistica elettromeccanica di sicurezza e gestione: sezionatore, lampade di presenza rete, interruttori automatici, contattori e relè di emergenza, pulpito di controllo del sistema e pulsantiera di gestione generale dell’impianto, tutto previsto secondo le vigenti normative di legge.

Il PLC utilizzato è di marca Bosch serie CL200 con scheda Profibus, schede I/O e scheda seriale per la pistola scanner e schede di ingressi e di uscita.

L’interfacciamento uomo-macchina è affidato ad un pannello operatore BT20N.
